您現在的位置：首頁 > 產品中心


工作溫度：-55℃~+125℃
相對濕度： 90%~95% （40±2℃）
鹽    霧：5%NaCl霧氣中48h
工作氣壓：4.39Kpa~101.33 Kpa
密 封 性：
插    座：壓差1.01*105pa,歷時1min無氣泡漏泄
頭座插合：1m水深2h不滲水
振    動：10~2000Hz，147m/s²，瞬斷≤1μs
沖    擊：490 m/s²，瞬斷≤1μs
機械壽命：2000次
絕緣電阻：≥3000 MΩ
工作電流：3A（22#）
接觸電阻：12.5 mΩ
工作電壓：400V
耐 電 壓:1000V
外殼間電連續性：5 mΩ

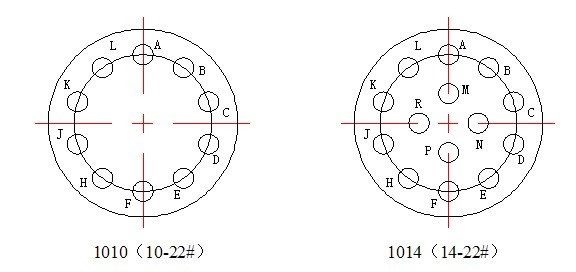

絕緣安裝板孔位排列（從插針焊線端看絕緣體孔位）

型號命名

代號
意義
主稱代號
TL24
推拉式圓形連接器
接觸件端接形式
H
導線焊接
B
印制板焊接
插頭、插座類型
24
圓盤螺母屏蔽型安裝插座
26
屏蔽型插頭
表面處理方式
H
電鍍黑鉻
N
鍍鎳
C
電鍍砂鉻
殼體號
數字
插座外圓直徑的編號
接觸件孔位排列號
數字
接觸件孔位排列號
接觸件類型
J
插針
K
插孔
尾部附件
23
屏蔽型橡膠尾罩密封式
---
漸增的其他形式
外形尺寸及安裝尺寸
TL24H26CxxxxJ23插頭（適配Φ5電纜）

TL24H26CxxxxJ01插頭（適配Φ5、Φ6電纜）
TL24H26CxxxxJ22插頭（適配Φ5、Φ6電纜）



TL24H26CxxxxJ21插頭（適配Φ5、Φ6電纜）



TL24H24CxxxxK插座（導線焊接）


TL24B24CxxxxK插座（印制板焊接樣式一）



TL24B24CxxxxKB插座（印制板焊接樣式二）



ΦA
20.5
18


TL24B24CxxxxKC插座（印制板焊接樣式三）
